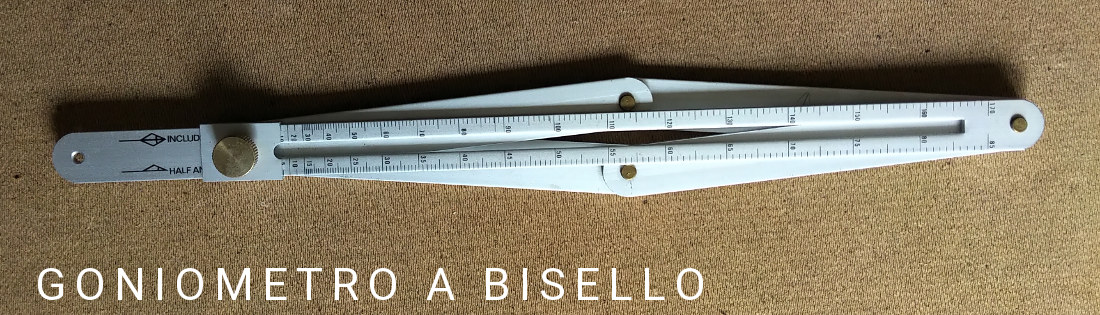

GONIOMETRO A BISELLO

Il goniometro a bisello è uno strumento semplice ed economico che, benchè non possa essere sicuramente definito "di precisione", permette la misurazione degli angoli e ne agevola il riporto sul pezzo da lavorare, permettendo di produrre in modo veloce parti di misura perfetta anche in presenza di superfici non a squadro o con angolature complesse.

Il bisello, solitamente in alluminio, è costituito da un binario con asola di scorrimento e quattro aste di uguale misura collegate alle estremità tra loro e al binario con perni di rotazione.

Lo scorrimento sul binario modifica l' angolo di intersezione dei quattro bracci. Una vite di fermo permette di bloccare lo strumento nella posizione voluta, fissando così l'angolo rilevato senza il rischio di modifiche accidentali della misurazione durante l'uso.

Sul binario è presente una scala che permette di leggere l'angolo misurato e una seconda scala che indica un valore pari alla metà dell'angolo stesso. Conoscere la metà dell'angolo è necessaria qualora si voglia unire due parti rispettando una determinata angolatura finale

La scala riportata sul binario, pur essendo utile in alcune circostanze, non è particolarmente precisa a causa del gioco presente nell'attrezzo.

I risultati migliori si ottengono usando lo strumento come strumento di riporto, misurando e fissando l'angolazione di un determinato oggetto e riportandolo sul materiale da lavorare tracciando linee guida. Ancora meglio risulta se utilizzato direttamente per impostare l'attrezzo che si intende utilizzare per la lavorazione (ad esempio il banco sega o una troncatrice), portando la lama alla giusta inclinazione semplicemente appoggiando il bisello.

Vantaggi:

• Costo contenuto;
• Veloce rilevazione degli angoli;
• Agevole riporto sul pezzo in lavorazione;
• Rapido settaggio di attrezzi all'angolo necessario.

Svantaggi

• Ridotta precisione nel valore indicato sulla scala prestampata
• Permette la misurazione di un solo angolo alla volta (per misurare forme complesse potrebbe essere utile un rilevatore multiangolo)
